נעלי מעטפת, חתך גלילי כבד מפלדה, מלאות בצמנט, המונח בקצה (התחתון) של מיתר המעטפת. זה מונע מהמארז להיתקע באי סדרים בקידוח בזמן הורדתו. מעבר דרך מרכז הנעל מאפשר מעבר נוזל קידוח לתוך המעטפת תוך כדי הורדתו ומאפשר למלט לעבור ולהסתובב מאחורי המעטפת במהלך פעולות המלט. נקראת גם נעל ההדרכה. כאשר מפעילים מעטפת בבארות עמוקות יותר, פועל צווארון צף בנוסף לנעל הנחייה. מפרק כלי המחובר לחלק התחתון של מחרוזת מעטפת שנועדה להנחות את המארז מעבר לאי-סדירות בחור הפתוח; בדרך כלל מעוגל בתחתית בצורתו ומורכב מחומרים הניתנים לקידוח.
תמיכה ומדריך
נעל המעטפת מחוברת לתחתית מחרוזת המעטפת. הוא מספק תמיכה מבנית למארז ועוזר להנחות אותו כשהיא יורדת לתוך צינור הבאר.
אִטוּם
נעל המעטפת מעוצבת עם איטום מיוחד או מפרק נעל המונע מנוזלי קידוח, נוזלי היווצרות ופסולת להיכנס למעטפת במהלך תהליך הקידוח. זה עוזר לשמור על שלמות היטב ומונע זיהום של הנוזלים המיוצרים.
הֲגָנָה
נעל המעטפת מגנה על החלק התחתון של המעטפת מפני נזק בזמן שהוא מופעל לתוך צינור הבאר. זה גם מונע מהמארז להיתקע בקידוח הקידוח על ידי הפחתת החיכוך ועוזר לו לנווט דרך תצורות מאתגרות.
מִרכּוּז
חלק מנעלי המעטפת מצוידות ברכזים, שהם מכשירים המבטיחים שהמעטפת מרוכזת כראוי בקידוח הבאר. זה מקדם פיזור אחיד של מלט כאשר המעטפת מוצמדת למקומה, ומשפרת את יציבות הבאר.
פתרון חד פעמי
עם ניסיון עשיר ושירות אחד לאחד, נוכל לעזור לך לבחור מוצרים ולענות על שאלות טכניות..
שירותי התאמה אישית
הם מספקים שירותי התאמה אישית כדי לענות על דרישות הלקוח הספציפיות, ומבטיחות שלקוחות יקבלו מוצרים המתאימים בדיוק לצרכים שלהם.
חדשנות
אנו מחויבים לשיפור המערכות שלנו באופן מתמיד, תוך הבטחה שהטכנולוגיה שאנו מציעים תמיד מתקדמת.
שירות מקוון 24 שעות ביממה
אנו מנסים להגיב לכל החששות תוך 24 שעות והצוותים שלנו תמיד עומדים לרשותכם בכל מקרה חירום.
מעטפת פני השטח:זהו מחרוזת המעטפת הראשונה המותקנת בבאר, בדרך כלל ממוקמת בעומקים רדודים יחסית, והיא מונעת קריסה של תצורות רופפות או לא מגובשות ליד פני השטח. זה גם מגן על אקוויפרים של מים מתוקים מפני זיהום.
מעטפת ביניים:מיתר המעטפת הזה, המותקן בעומקים בינוניים, מבטיח עוד יותר את יציבות קידוח הקידוח ומסייע לשלוט בלחץ בתצורות שנתקל בהן במהלך הקידוח. זה עשוי גם להגן על מאגרים נוספים.
מעטפת ייצור:הידוע גם בשם "מחרוזת הייצור", מעטפת זו מותקנת עד לעומק המטרה הסופי ומשמשת להפקת פחמימנים מהמאגר. הוא מספק צינור לזרימת נפט וגז אל פני השטח.
מעטפת אניה:במקרים מסוימים נעשה שימוש במעטפת לינר כדי להאריך את מחרוזת המעטפת לעומק מסוים מבלי להגיע לפני השטח. ספינות משמשות כאשר בעיות קידוח מונעות התקנת מעטפת באורך מלא.
מעטפת מוליכים:מעטפת המוליך היא מעטפת הקוטר הגדול ביותר המותקנת והיא מוגדרת בחלק העליון של צינור הבאר. הוא מספק תמיכה מבנית ומונע מהחור להתחמק במהלך הקידוח הראשוני.
מטרת המסילות של נעלי המעטפת
מִלוּט:נעלי מעטפת ממלאות תפקיד מרכזי בתהליך המלט. לאחר שהמעטפת מונחת, מלט נשאב בדרך כלל במורד המעטפת ובמעלה החלל הטבעתי שבין המעטפת לקידוח הבאר. האיטום של נעל המעטפת מבטיח שהצמנט זורם מטה לעומק הרצוי ויוצר מחסום המבודד תצורות גיאולוגיות שונות ומונע נדידת נוזלים. מלט נכון חיוני לשלמות באר, בידוד אזורי ובידוד הידראולי.
בקרת לחץ:נעלי מעטפת נועדו לעמוד בלחצים הגבוהים שנתקלים בתחתית צינור הבאר. זה חיוני לשמירה על שלמות הבאר ומניעת תקיפות או שחרור נוזלים בלתי מבוקרת מהמאגר.
ניהול נוזלי קידוח:במהלך תהליך הקידוח, בוץ או נוזלי קידוח מופצים דרך המעטפת כדי לקרר את המקדחה ולהסיר ייחורים. נעל המעטפת מסייעת לכוון את הנוזלים הללו אל תוך הבור, ומשפרת את היעילות של תהליך הקידוח.
הערכת גיבוש:במקרים מסוימים, נעלי מעטפת עשויות לשלב תכונות כמו נקבים או חיישנים המאפשרים הערכת מבנה. המשמעות היא שבזמן שהקידוח נמשך, ניתן לאסוף נתונים על התצורות הגיאולוגיות שנתקלים בהן, מה שמסייע באפיון המאגרים ובתכנון בארות.
הפחתת בלאי מקדח:נעלי מעטפת מעוצבות לעתים קרובות עם חומרים מוקשחים או עיצובים מיוחדים כדי להפחית את הבלאי של המקדחה בזמן שהוא עובר דרך תצורות סלע שונות. זה מאריך את חיי ציוד הקידוח.
יציבות שקעים:נעלי מעטפת עוזרות לשמור על יציבות צינור הקידוח, במיוחד בעת קידוח דרך תצורות רכות או לא יציבות. על ידי מניעת תקיעה או קריסה של המעטפת, הם מבטיחים ששקע הבאר נשאר פתוח ומאפשר קידוח בטוח ויעיל של קטעים עמוקים יותר.
נזקי היווצרות מקלים:במקרים מסוימים, קידוח דרך תצורות מסוימות עלול לגרום נזק לסלע שמסביב. נעל המעטפת, עם תכונות האיטום והריכוזיות שלה, יכולה למזער את הנזק הזה על ידי מתן מחסום בין נוזלי המבנה לקידוח, תוך הפחתת הסיכון לאובדן חדירות ופגיעה במבנה.
בקרת באר ומצבי חירום:נעלי מעטפת הן חלק בלתי נפרד מהליכי בקרת הבאר. במצבי חירום כמו בעיטות באר או תקיפות, נעל המעטפת יכולה להיות חלק מציוד בקרת הבאר המשמש להחזרת השליטה על הבאר על ידי כיבוי זרימת הנוזלים מהמאגר.
הקלה על השלמות באר:לאחר השלמת הקידוח, נעל המעטפת היא מרכיב מפתח להשלמת באר. הוא משמש כנקודת התחלה לפעולות נוספות כגון הפעלת צינורות ייצור, התקנת מארזים והגדרת ציוד השלמה אחר.
שיפור היעילות:נעלי כיסוי נועדו לייעל את תהליך הקידוח. הפונקציות השונות שלהם, כמו הנחיית המעטפת, איטום צינור הקידוח והפחתת החיכוך, תורמים כולם לפעולות קידוח מהירות ויעילות יותר.
מצופים משמשים גם התקני שליטה במהלך הפעלת csg בחור. נעל הציפה היא ראשונה וצווארון הציפה למעלה, כגיבוי. הוא מעוגל בתחתית כך שהוא עוזר להנחות את מיתר המעטפת בזמן ריצה בחור. מאפשר מילוי מעטפת וזרימה דרך מעטפת, בעוד RIH. לפעמים משתמשים בציפים למילוי אוטומטי המאפשרים מילוי אוטומטי אבל על ידי הפלת כדור הופכים אותו למצופים מתאימים. במהלך עבודת מלט, נפח מסלול הנעל, כלומר נפח בין נעל הציפה לצווארון הציפה משמש כנפח חיץ לשאיבת נוזל תזוזה נוסף מבלי להגיע לנעל רטובה, למקרה שלא תחבוט בפקק עם נפח התזוזה התיאורטי במהלך עבודת המלט. לאחר עבודת המלט, המצופים משמשים מחסום המונע מהמלט הכבד לצבוע צינורות U. לפעמים מפעילה נעל חורצה בתחתית, המשמשת לגרימת מעטפת למטה בתצורות הדוקות. זה יכול לשמש גם מחסום לנטישה זמנית של הבאר. לאחר הקידוח של הבאר עבור קטע מסוים (נניח 12.1/4'), יש צורך לסגור את הבאר כדי לבודד אותה מאזור המים והתצורה. בהתאם לכך מופעלת מעטפת בגודל מסוים (כאן 9.5/8'). אבל במעטפת הראשונה, נעל מעטפת או נעל מדריך מעטפת היא איפור. המטרה העיקרית של נעל זו היא להנחות את הנעל לאורך הפרופיל הקדח, למנוע כוחות רוחביים על תחתית המעטפת ונחיתה חלקה. בחלק מהנעלים, יש ציפה שמונעת זרימה לאחור של נוזל הקידוח לתוך מיתר המעטפת.
אביזרי כיסוי חשובים המותאמים למחרוזת המעטפת כדי לשפר את איכות המלט
נעל ציפה
נעל ציפה היא רכיב צורה קצר ומעוגל עם ערך אל-חוזר שבתוכו מותקן בקצה המעטפת. היתרונות של נעל ציפה הם כדלקמן;
מנע זרימת בוץ חזרה בזמן הפעלת מעטפת ומונע מלט מבחוץ צינורות U חזרה לתוך מעטפת עקב תנאים לא מאוזנים בעת ביצוע פעולת המלט.
עזרה בהפעלת מעטפת לבאר. הצורה העגולה של נעל ציפה מונעת ממיתר מעטפת להיתלות ולהוביל מיתר לתוך שקע באר. חלק מנעלי הציפה עשויות מחומר הניתן לקידוח בעל חוזק גבוה וניתן להשתמש בהן כדי להסתובב ולחלוף על פני כל מכשול בקידוח.
צווארון צף
צווארון צף הוא גם שסתום אל-חזור אשר בדרך כלל מותקן אחד או שלושה מפרקים מעל נעל ציפה. היתרונות של צווארון צף הם כמפורט להלן;
מנע מבוץ ומלט להסתובב בצינור U בחזרה לתוך מחרוזת מעטפת וציף אם נדרש. זהו יתרון זהה לנעל צפה, וזה משמש גם כשסתום סימון גיבוי במיתר המעטפת. אם שסתום הסימון בנעל הציפה נכשל, שסתום הסימון בצווארון הציפה עדיין מבצע את אותה מטרה.
תקע מגב מלט קרקע. לדגמים מסוימים של צווארוני ציפה יש פרופילים שאינם מסתובבים. לפקק מלט שינחת בפרופיל יהיו פחות נטיות להסתובב בזמן הקידוח. זה יצמצם למינימום את הזמן לקדוח את תקע המלט מכיוון שתקע מגב מלט לא יעבור.
מכיל מלט מזוהם. המרווח בין נעל צפה לצווארון הנקרא "מסלול נעליים" יכיל כל מלט מזוהם כאשר התקע העליון מנגב כל שאריות בוץ בתוך המעטפת. זה ימנע מלט רע בנעל המעטפת ויעזור למפעילים להשיג בדיקת שלמות היווצרות טובה (FIT) או בדיקת דליפה (LOT) של קטע הבאר הבא.
רכז
רכז הוא מכשיר להרחקת מחרוזת מעטפת מקיר קידוח הבאר. היתרונות של רכזי מעטפת מפורטים להלן;
מרכז את מחרוזת המעטפת ומזער את המגע בין מחרוזת המעטפת לשקע הקידוח
השג מלט מתאים סביב מחרוזת המעטפת והפחת את תעלות המלט
צמצם למינימום הידבקות דיפרנציאלית וגרירה בזמן ריצה בחור
מגרד חוטים
לפעמים מותקן מגרדת תיל עם חוט מעטפת כדי לסייע בהסרת עוגת הסינון בקיבת הקידוח בזמן שחרוזת מעטפת מופעלת בחור. זה יעזור לשפר את איכות קשר המלט.
מספרי המרכזים והצבת הריכוז הם חלקים חשובים מאוד כדי להשיג פעולת ריצת מעטפת ולקבל עבודות מלט טובות. תכשיטי מעטפת מוגזמים המותקנים במחרוזת המעטפת עלולים להוביל לבעיה תפעולית בזמן הפעלת המעטפת. לכן, פגיעה בכמות הריכוזים והתכשיטים המותקנות היא הכרחית כדי לעמוד בכל היעדים הנדרשים.
נעלי המעטפת משמשות לקידוח או למיקום צינורות המעטפת בקידוח.
לנעלי המעטפת יש אלמנטים חיתוכים על פני הכתר ובקוטר החיצוני, בעוד שהקוטר הפנימי חלק. הקוטר הפנימי של נעל המעטפת גדול מספיק כדי לאפשר מעבר חופשי של מקדחים וחביות ליבה בגדלים מתאימים.

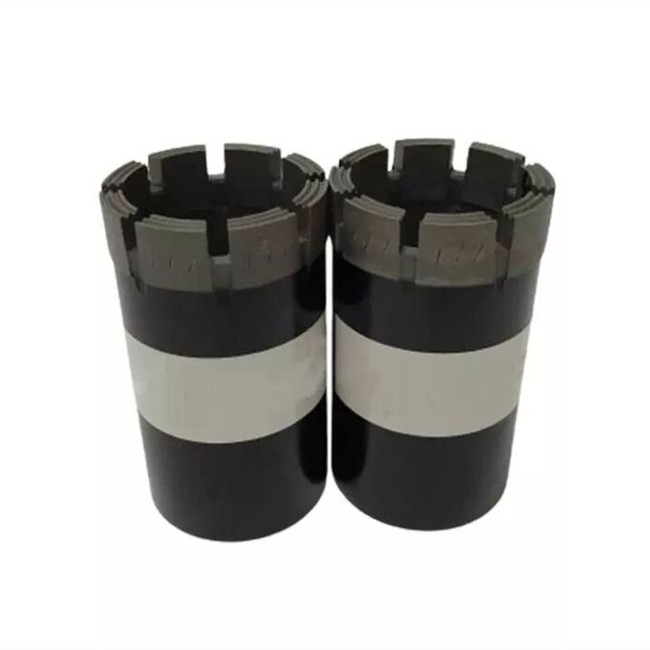

להתקנת מעטפת באדמה, חימר וחומרים רכים אחרים נעלי מעטפת טונגסטן קרביד הן הבחירה החסכונית ביותר. להתקנת מעטפת לחומרים קשים יותר נעלי מעטפת ספוגות יהלום הן הבחירה הטובה ביותר.
אנו משתמשים רק בחומרים האיכותיים ביותר בכל נעלי המעטפת שלנו. לדרגת טונגסטן קרביד שלנו יש עמידות בפני שחיקה גבוהה מאוד וחוזק קרע רוחבי גבוה (TRS), כלומר, תוספות TC נוטות פחות לשברים ושברים.

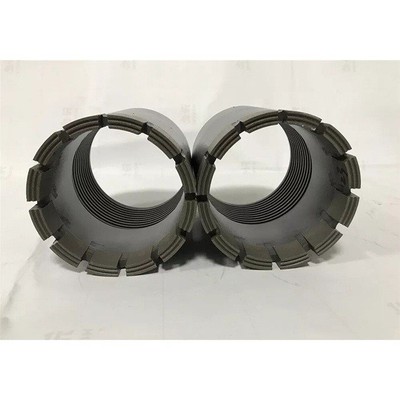

בנעלי מארז ספוגות יהלום, אנו משתמשים ביהלומים סינתטיים באיכות טובה מאוד המשובצים במטריצה קשיחה ועמידה בפני שחיקה. עומק משטח היהלום הוא 9 מ"מ נדיבים, המעניקים חיי שירות ארוכים.
נעלי כיסוי מיוצרות בכל הגדלים הרגילים של מטרי ו-DCDMA מארז.

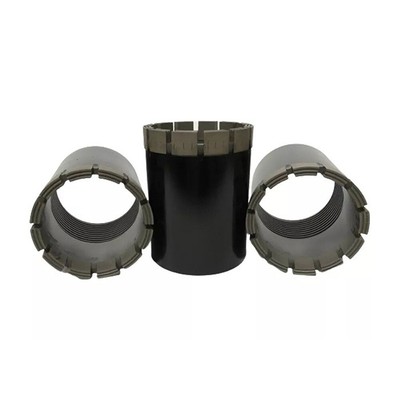

נעלי מוט ספוגות יהלום זמינות עבור כל מוטות הקידוח החוטים, כאשר הם משמשים כמארז.
מאפייני חוזק מעטפת
עבור עיצוב מעטפת, ישנם שלושה עומסים עיקריים שיש לקחת בחשבון:
יש לדמיין תרחישים רבים כדי לתכנן את המעטפת בצורה מציאותית להערכת סיכונים, שלמות וגם לתמחיר.
חוזק התשואה
חוזק התפוקה מוגדר כמתח מתיחה שמייצר את התארכות 0.5% ליחידת אורך של דגימת מעטפת. ערך זה משתנה בהתאם לסגסוגת הפלדה המשמשת לייצור מפרק המעטפת.
לצמדים יש גם חוזק התפוקה שלהם שיכול להיות גבוה או נמוך יותר מחוזק התפוקה של הגוף הראשי. היצרן מספק נתונים עבור שניהם: הגוף הראשי והצימוד.
כוח התמוטטות
הוא מוגדר ככוח החיצוני המקסימלי אשר מרסק את המעטפת. זה יכול לקרות כאשר הלחץ מאחורי המעטפת גבוה מהלחץ בתוך המעטפת. הלחץ החיצוני נוטה למחוץ את מפרק המעטפת פנימה.
לחץ הקריסה יכול להשתנות בהתאם למצב. תכנון למעטפת ריקה, קבלת זרימת נוזלים או מלח מזיז שיכול לזרום לכיוון המעטפת נותן לחצי קריסה שונים. מסיבה זו חשוב לקחת בחשבון כל מצב שניתן להתמודד איתו במהלך הניתוח.
נבדק כי המלט משפר את עמידות התמוטטות של מעטפת. מלט במקרים רבים חשוב לשלמות הבאר. קבלת חללים בין המבנה למעטפת יכולה לאפשר למשל למלח לנוע בחופשיות לעבר המעטפת ולמוטט אותו.
כוח פרץ
המעטפת עלולה להיקרע כאשר הלחץ הפנימי גבוה מהלחץ החיצוני. הלחץ שנוצר נוטה לעוות את מפרק המעטפת כלפי חוץ. לחץ ההתפרצות גבוה יותר אם גז מגיע מהיווצרות בלחץ גבוה. אם נותנים לגז לנדוד אל פני השטח בבאר סגורה, הלחץ יהיה גבוה יותר מכיוון שהגז לא יכול לצאת והלחץ לא יקטן מה שמוסיף עוד לחץ הידרוסטטי.
מלבד העומסים הללו שהוזכרו לעיל, המעטפת צריכה לעמוד גם בפני סוגים אחרים של עומסים שיש לקחת בחשבון בשלב התכנון:
מחרוזת המעטפת מצוידת במספר אביזרים לפני ריצה לתוך החור.
הוא משמש כדי להקל על הפעלת המעטפת בחור. הוא מוגדר במפרק ההפעלה הראשון של המעטפת. נעלי המעטפת הנפוצות ביותר הן: נעל ההנחיה ונעל הציפה.
ההבדל הוא שבנעל הציפה מותקנת שסתום ציפה או שסתום חזור. שסתום זה מאפשר לנוזלים לזרום מחוץ למעטפת והוא עוצר אותם לזרום חזרה לתוך המעטפת בזמן שהזרימה או השאיבה מופסקת.
צווארון צף
זהו תת בעל אותו קוטר של המעטפת. הוא ממוקם בין שני המפרקים הראשונים. הוא מצויד בשסתום ציפה כדי למנוע נוזלים לזרום חזרה לתוך המעטפת בזמן הריצה. צווארון הציפה משמש גם כמושב עבור פקקי מלט.
צווארון הציפה מונע גם אפקט U-tubing של מלט לפני שהצמנט מתחזק ומתקשה בטבעת.
הם ממוקמים סביב מפרקי המעטפת. הם מוחזקים במקומם על ידי שימוש בצווארוני עצירה. למרכזרים יש כמה יתרונות.
השארת המעטפת במצב מרכזי בקידוח כדי לאפשר ביצוע עבודת מלט מוצלחת.
מזעור שטח המגע בין המעטפת לקיר הקידוח
אבל גם צריך להזכיר שמרכזים יכולים להגביר את הגרר מה שיכול להשפיע על הפעלת המעטפת ויוצר בעיות לפני שמגיעים לתחתית החור.
מתלי מעטפת וראשי באר
מחרוזת המעטפת תלויה בראש הבאר. הוא מורכב מסדרה של סלילים המוצבים זה על גבי זה. לראש הבאר יש פונקציות שונות.
המעטפת נתלית באמצעות מתלה המעטפת שמתקבע בתוך סליל המעטפת. יש לעצב את המתלים כך שיחזיקו את משקל המעטפת ולאטום בין מתלה המעטפת לסליל.
סוג ציר:במקרה זה, המתלה מוברג בחלק העליון של מחרוזת המעטפת. כאשר נעל המעטפת מגיעה לעומק מושב המעטפת, המתלה אמור לנחות על בית המעטפת. במקרים מסוימים, יש צורך במפרקים של מעטפת גור כדי להנחית את מתלה המארז בכתפיים לתוך הסליל. שימוש בסוג זה של מעטפת עשוי להיות מסוכן כאשר הגעה לתחתית צינור הבאר היא בעיה קשה.
סוג החלקה:סוג זה כרוך סביב גוף המעטפת. ההגדרה בסליל המעטפת מתבצעת על ידי הורדת המתלים. ההשעיה מתבצעת על ידי החלקות המעובדות בצד הפנימי של המתלים. החלקות אלו מתקבעות באופן אוטומטי כאשר המעטפת יורדת. סוג זה משמש כאשר המעטפת לא יכולה להגיע לתחתית והרווח בין המיתר יהיה קשה.
ש: מהן נעלי מעטפת?
ש: מאילו חומרים עשויים נעלי מעטפת?
ש: איך מתפקדות נעלי מעטפת?
ש: מתי משתמשים בנעלי כיסוי?
ש: באילו מידות מגיעות נעלי כיסוי?
ש: האם ניתן לעשות שימוש חוזר בנעלי מעטפת?
ש: כיצד מחוברות נעלי מעטפת למעטפת?
ש: כיצד מסירים את נעלי המעטפת?
ש: מה ההבדל בין נעל מעטפת קבועה לנעל מעטפת הזזה?
ש: האם אני צריך נעלי מעטפת עבור כל סוג של התקנת מעטפת?
ש: האם ניתן להתאים אישית את נעלי המעטפת?
ש: כיצד אוכל לקבוע את סוג נעל המעטפת המתאים ליישום שלי?
ש: איזו תחזוקה נדרשת לנעלי מעטפת?
ש: האם ניתן להשתמש בנעלי מעטפת בבארות אופקיות?
ש: מה קורה אם נעל מעטפת נכשלת במהלך ההתקנה?
ש: האם ישנן שיטות חלופיות לנעלי מעטפת להתקנת מעטפת?
ש: איזו הכשרה נדרשת להפעלת ציוד המשתמש בנעלי מעטפת?
ש: כיצד אוכל להשליך נעלי מעטפת משומשות?
ש: האם ניתן לעשות שימוש חוזר בנעלי המעטפת בפעולות הקידוח הבאות?
ש: האם ניתן להשתמש בנעלי כיסוי עם ספינות?
כאחד מיצרני וספקי הנעליים המקצועיים ביותר בסין, אנו מוצגים על ידי מוצרים איכותיים ומחיר תחרותי. אנא היה סמוך ובטוח לקנות את נעלי המעטפת הטובות ביותר למכירה כאן מהמפעל שלנו. כמו כן, שירות מותאם אישית זמין.
